– Las solicitudes de medida y control de nivel
– C tecnología de medición ontactless
– Rango de medición hasta 12 m
– Adecuado para líquidos y sólidos a granel
– Independiente dotado de las características eléctricas del material a medir
– Hasta 80 ° C (producto) y la presión hasta 1 bar relativo

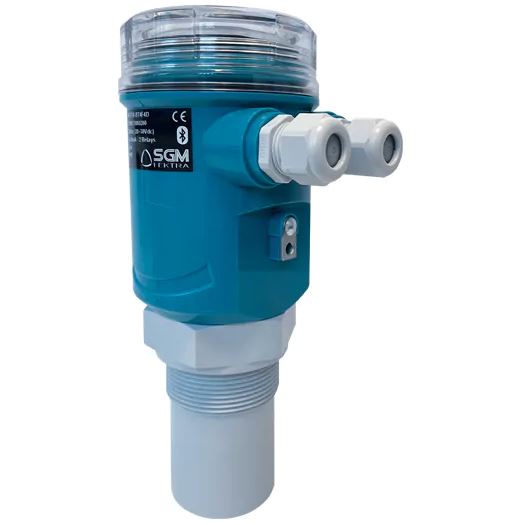

Metro
Transmisor de nivel ultrasónico
Aplicación no intrusivo sistema es ahora el preferido en el campo de las mediciones de nivel. Por esta razón, el SGM-Lektra desarrolló la unidad METER para satisfacer mejor las "General-Purpose" solicitudes de aplicaciones. Las ofertas Sistema de medición, junto con su tamaño compacto, un programa completo de versiones que hace que el MEDIDOR muy versátil para las más variadas aplicaciones, incluidas las zonas con riesgo de explosión y ambientes químicamente agresivos. METRO es un transmisor de nivel ultrasónico, con compensación de temperatura y adecuado para la conexión con las redes Modbus RTU (sólo 4 alambres vers.) O HART (opción sólo para versiones de 2 hilos.) Sistemas de adquisición. Metro es una unidad compacta que además de una salida analógica incluye dos relé libremente direccionable (sólo 4 hilos) vers.
|
|
| Material de la carcasa | PC o Al / PP humedecen parte (PVDF para versiones certificados ATEX). |
| instalación mecánica | 2 "GAS M (DN50 brida PP o DN 80 opt.) |
| Grado de protección | IP67 / IP68 (sensor) |
| Conexión eléctrica | conectores a presión internos |
| Temperatura de trabajo | -30 ÷ + 70 ° C; + 80 ° C no continua; -20 ° a + 60 ° C para las versiones certificación ATEX |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 2 hilos: 20 ÷ 30 Vcc / 4 hilos: 24 Vcc / 2 hilos - 5 metros: 12Vdc |
| El consumo de energía | 2 hilos máx 0,6 W / 4 hilos máximo 1,5W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm (4 hilos) |
| relés de salida | (Sólo 4 hilos) n ° 3A 230Vac 2 (sin) |
| Comunicación digital | MUDBUS RTU para las versiones de 4 hilos; (Opt.) HART para las versiones de 2 hilos |
| rango máximo medida | max 0,25 ÷ 5 m; max 0,40 ÷ 8 m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,25m (vers 5m.) / 0,40m (vers 8m.) |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | 4 botones o vía HART / MODBUS RTU |
| Calentar | 5 minutos típico |
| Pantalla LCD | Plug-in de pantalla / teclado VL601 4 botones LCD de matriz |
| Ex Prueba | ATEX II 1 / 2G Ex ia IIC T6 Tamb -20 ÷ + 60 ° C |
Metro-BT
Transmisor de nivel ultrasónico con bleutooth
Aplicación no intrusivo sistema es ahora el preferido en el campo de las mediciones de nivel. Por esta razón, el SGM-Lektra desarrolló la unidad METER para satisfacer mejor las "General-Purpose" solicitudes de aplicaciones. Las ofertas Sistema de medición, junto con su tamaño compacto, un programa completo de versiones que hace que el MEDIDOR muy versátil para las más variadas aplicaciones, incluidas las zonas con riesgo de explosión y ambientes químicamente agresivos. METRO es un transmisor de nivel ultrasónico, con compensación de temperatura y adecuado para la conexión con sistemas de adquisición de Modbus RTU. Metro es una unidad compacta que además de una salida analógica incluye dos relé libremente direccionable. ANDROID aplicación para la lectura remota y la configuración a través de BLUETOOTH ® (distancia máxima:. 15 Mt)
|
2 relés de salida
|
| Material de la carcasa | PC o Al / PP; PVDF humedecen parte |
| instalación mecánica | 2 "GAS M (DN50 brida PP o DN 80 opt.) |
| Grado de protección | IP67 / IP68 (sensor) |
| Conexión eléctrica | conectores a presión internos |
| Temperatura de trabajo | -30 ÷ + 70 ° C; + 80 ° C no continua; -20 ° a + 60 ° C para las versiones certificación ATEX |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 24Vdc |
| El consumo de energía | 1,5W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm (4 hilos) |
| relés de salida | n ° 2 3A 230Vac (sin) |
| Comunicación digital | MUDBUS RTU |
| rango máximo medida | max 0,25 ÷ 5 m; max 0,40 ÷ 8 m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,25m (vers 5m.) / 0,40m (vers 8m.) |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | a través de aplicaciones de Android o 4 botones o mediante MODBUS RTU |
| Calentar | 5 minutos típico |
| Pantalla LCD | Plug-in de pantalla / teclado VL601 4 botones LCD de matriz |

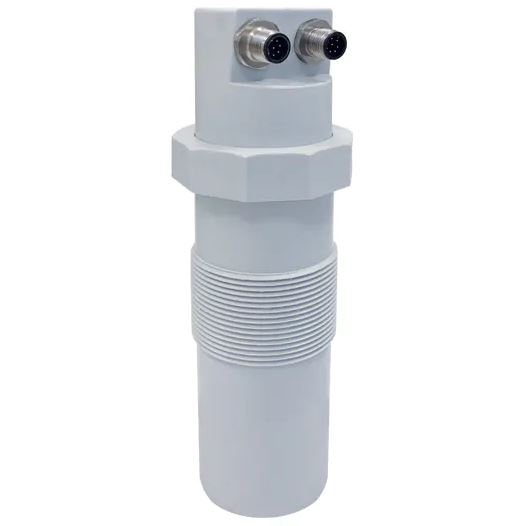

KTU5
Transmisor de nivel ultrasónico
La aplicación del sistema no intrusivo se prefiere ahora en el campo de las mediciones de nivel. Por esta razón, el SGM-Lektra desarrolló la unidad KTU5 para satisfacer mejor las "General-Purpose" solicitudes de aplicaciones. Las ofertas de la unidad KTU5, junto con su tamaño compacto, un rango de versiones completas que hace que el KTU5 muy versátil para las más variadas aplicaciones, incluyendo las áreas ambientes químicamente agresivos. KTU5 es un transmisor de nivel ultrasónico, con compensación de temperatura y adecuado para la conexión con sistemas de adquisición de Modbus RTU. KTU5 es una unidad compacta que además de una salida analógica incluye dos relé libremente direccionable.
|
|
| Material de la carcasa | PÁGINAS |
| instalación mecánica | 2 "GAS M (PP opt brida DN80). |
| Grado de protección | IP66 / IP68 (sensor) |
| Conexión eléctrica | conectores enchufables internos |
| Temperatura de trabajo | -30 ÷ + 70 ° C; + 80 ° C no continua |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 12, 24 Vdc ó 24, 115, 230 Vac (especificar en el pedido) |
| El consumo de energía | 2W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm |
| relés de salida | n ° 2 3A 230Vac (NA) |
| Comunicación digital | MODBUS RTU |
| rango máximo medida | max 0,25 ÷ 5 m; max 0,40 ÷ 8 m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,25m (vers 5m.) / 0,40m (vers 8m.) |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | 2 botones, o por medio de VL611 o MODBUS RTU |
| Calentar | 5 minutos típico |
| Pantalla LCD | Plug-in VL611 (opt.) Pantalla / teclado con 4 |
MTU5
Transmisor de nivel ultrasónico
La aplicación del sistema no intrusivo se prefiere ahora en el campo de las mediciones de nivel. Por esta razón, el SGM-Lektra desarrolló la unidad MTU5 para satisfacer mejor las "General-Purpose" solicitudes de aplicaciones. Las ofertas de la unidad MTU5, junto con su tamaño compacto, un programa completo de versiones que hace que el MEDIDOR muy versátil para las más variadas aplicaciones, incluidas las zonas con riesgo de explosión y ambientes químicamente agresivos. MTU5 es un transmisor de nivel ultrasónico, con compensación de temperatura y adecuado para la conexión con sistemas de adquisición de Modbus RTU. MTU5 es una unidad compacta que además de una salida analógica incluye dos relé libremente direccionable.
|
|
| Material de la carcasa | PC / PP humedece parte |
| instalación mecánica | brida de soporte de PP o DN150 |
| Grado de protección | IP67 / IP68 (sensor) |
| Conexión eléctrica | conectores a presión internos |
| Temperatura de trabajo | -30 ÷ + 70 ° C; + 80 ° C no continua |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 24Vdc; 24 Vac; 115 Vac; 230Vac |
| El consumo de energía | 1.5W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm |
| relés de salida | n ° 2 3A 230Vac (NA) |
| Comunicación digital | MODBUS RTU |
| rango máximo medida | máx 0,5 ÷ 12m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,5 metros |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | 4 botones o mediante MODBUS RTU |
| Calentar | 5 minutos típico |
| Visualizzazione | Plug-in de pantalla / teclado de 4 botones LCD de matriz |

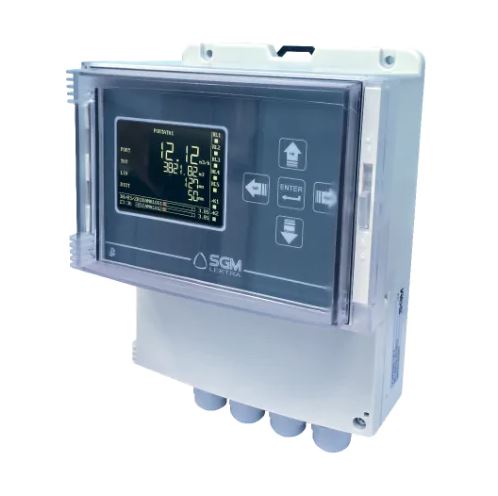

VLW90M
Unitis para medición de nivel, abre un canal de flujo y control de las bombas
VLW90M, una sola unidad adecuada para diferentes mediciones applications.Level, diferencia entre los niveles, canal abierto flujo (salto hidráulico) y bombas funciones de medición ajustables control.Different directamente a través del teclado. VLW90M puede ser conectado a sensores de ultrasonido y / o a 4 ÷ transmisores de nivel de 20 mA. VLW90M ha sido desarrollado para la conexión a 1 o 2 sensores MODBUS, pero puede soportar hasta 8 unidades de PTU, MTU, metro, o MTU5 KTU si se alimenta externamente. Una nota destacable es el registrador de datos de pen-drive removible, que permite la trazabilidad total de las mediciones. Es especialmente adecuado para el análisis de la velocidad de flujo de temporización en las aplicaciones de canal abierto.
|
|
|
|

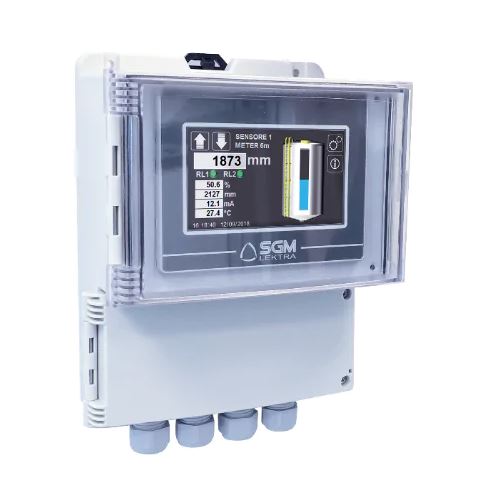

VLW601
Visualización y configuración de la unidad
Adecuado para aplicaciones en las que se ha instalado el transmisor de nivel / flujo en un difícil llegar a la ubicación VLW601 es una buena solución para los transmisores de nivel compacto combina / flujo de visualización y configuración remota: PTU50 / 51/56, MTU5 (24 Vcc), METER4x4x o METER8x4x (vers. 4 hilos) y medidor de caudal.
|
|
| Alojamiento | IP67, para la instalación exterior, montaje en la pared |
| Material de la carcasa | carcasa de aluminio con recubrimiento epoxi |
| Teclado | navegación por los menús y la configuración del transmisor de 4 pulsadores |
| Monitor | Representar valores de medición y configuraciones a través de una pantalla LCD de 128x64 |
| conexiones | Cable de conexión máx. longitud entre theVLW601 y el sensor combinado es de 20m |
| fuente de alimentación VLW601 | 24 Vdc 24/115 / 230V a especificar en el pedido |
| Transmisores de fuente de alimentación | 24Vdc |
| El consumo de energía | max 1,5W |
| Temperatura de trabajo | -25 ° C ÷ + 70 ° C |

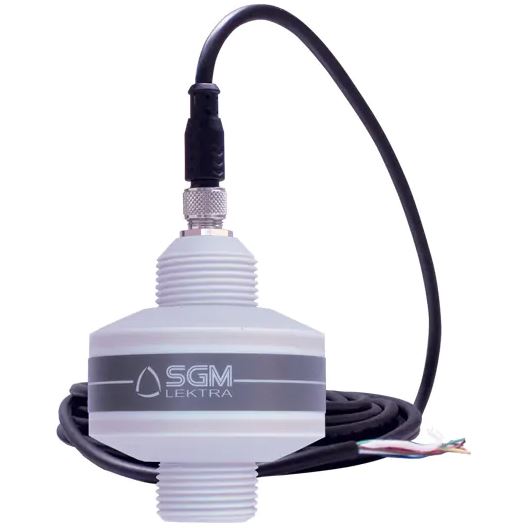

PTU50
Transmisor de nivel ultrasónico
La aplicación no intrusivo sistema sigue siendo el favorito. La SGM-Lektra desarrolló la unidad de procesamiento de datos PTU50 para explotar mejor las características de sus emisor de ultrasonidos. Las ofertas de la unidad PTU50, junto con su tamaño compacto, un simple puesta en marcha. La calibración del transmisor PTU50 y configuración es posible, incluso de forma remota, a través de una conexión Modbus RTU, junto con su correspondiente software para PC oa través de la pantalla y la potencia de la unidad VLW601.
|
|
| Material de la carcasa | PÁGINAS |
| instalación mecánica | 1 "GAS M (PP opt brida DN100). |
| Grado de protección | IP68 |
| Conexión eléctrica | IP68 conector macho con cable de 5/10/15 / 20m vinculación |
| Temperatura de trabajo | -25 ° ÷ + 75 ° C |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 24Vdc |
| El consumo de energía | 1,5W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm |
| Comunicación digital | MODBUS RTU |
| rango máximo medida | max 0,05 ÷ 1,5 m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,05 m |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | prog VLW601. módulo con 4 botones o MODBUS RTU |
| Calentar | 30 minutos típico |
| Pantalla LCD | módulo de montaje de pared VLW601 |

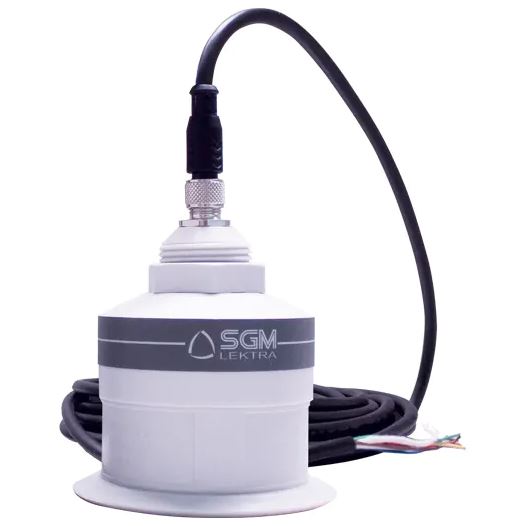

PTU51
Transmisor de nivel ultrasónico
La aplicación no intrusivo sistema sigue siendo el favorito. La SGM-Lektra desarrolló la unidad de procesamiento de datos PTU51 para explotar mejor las características de sus emisor de ultrasonidos. Las ofertas de la unidad PTU51, junto con su tamaño compacto, un simple puesta en marcha. La calibración del transmisor PTU51 y configuración es posible, incluso de forma remota, a través de una conexión Modbus RTU, junto con su correspondiente software para PC oa través de la pantalla y la potencia de la unidad VLW601.
|
|
| Material de la carcasa | PÁGINAS |
| instalación mecánica | 1 "GAS M (PP opt brida DN100). |
| Grado de protección | IP68 |
| Conexión eléctrica | IP68 conector macho con cable de 5/10/15 / 20m vinculación |
| Temperatura de trabajo | -25 ° ÷ + 75 ° C |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 24Vdc |
| El consumo de energía | 1,5W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm |
| Comunicación digital | MODBUS RTU |
| rango máximo medida | máx 0,3 ÷ 6 m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,3m |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | prog VLW601. módulo con 4 botones o MODBUS RTU |
| Calentar | 30 minutos típico |
| Pantalla LCD | módulo de montaje de pared VLW601 |

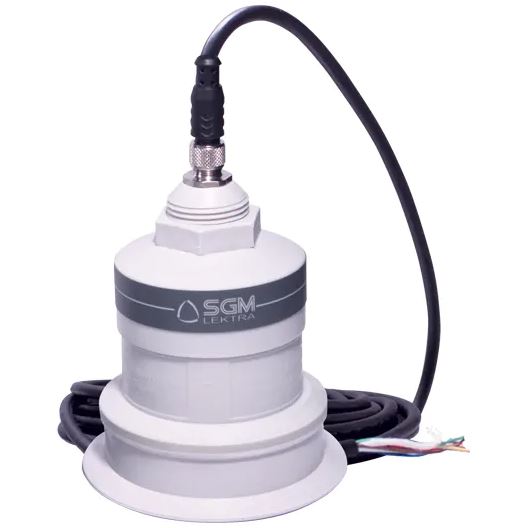

PTU56
Transmisor de nivel ultrasónico
La aplicación no intrusivo sistema sigue siendo el favorito. La SGM-Lektra desarrolló la unidad de procesamiento de datos PTU56 para explotar mejor las características de sus emisor de ultrasonidos. Las ofertas de la unidad PTU56, junto con su tamaño compacto, un simple puesta en marcha. La calibración del transmisor PTU56 y configuración es posible, incluso de forma remota, a través de una conexión Modbus RTU, junto con su correspondiente software para PC oa través de la pantalla y la potencia de la unidad VLW601.
|
|
| Material de la carcasa | PÁGINAS |
| instalación mecánica | 1 "GAS M (PP opt brida DN125). |
| Grado de protección | IP68 |
| Conexión eléctrica | IP68 conector macho con cable de 5/10/15 / 20m vinculación |
| Temperatura de trabajo | -25 ° ÷ + 75 ° C |
| Presión | de 0,5 a 1,5 bar (absoluto) |
| Fuente de alimentación | 24Vdc |
| El consumo de energía | 1,5W |
| salida analógica | 4 ÷ 20 mA, máx 750ohm |
| Comunicación digital | MODBUS RTU |
| rango máximo medida | máx 0,5 ÷ 12m [En caso de superficies no perfectamente reflectantes, se reducirá el valor de distancia maximu] |
| distancia ciega | 0,3m |
| Compensación de temperatura | digital de -30 a 80 ° C |
| Exactitud | ± 0,2% (de la distancia medida) no mejor que ± 3 mm |
| Resolución | 1mm |
| Calibración | prog VLW601. módulo con 4 botones o MODBUS RTU |
| Calentar | 30 minutos típico |
| Pantalla LCD | módulo de montaje de pared VLW601 |
